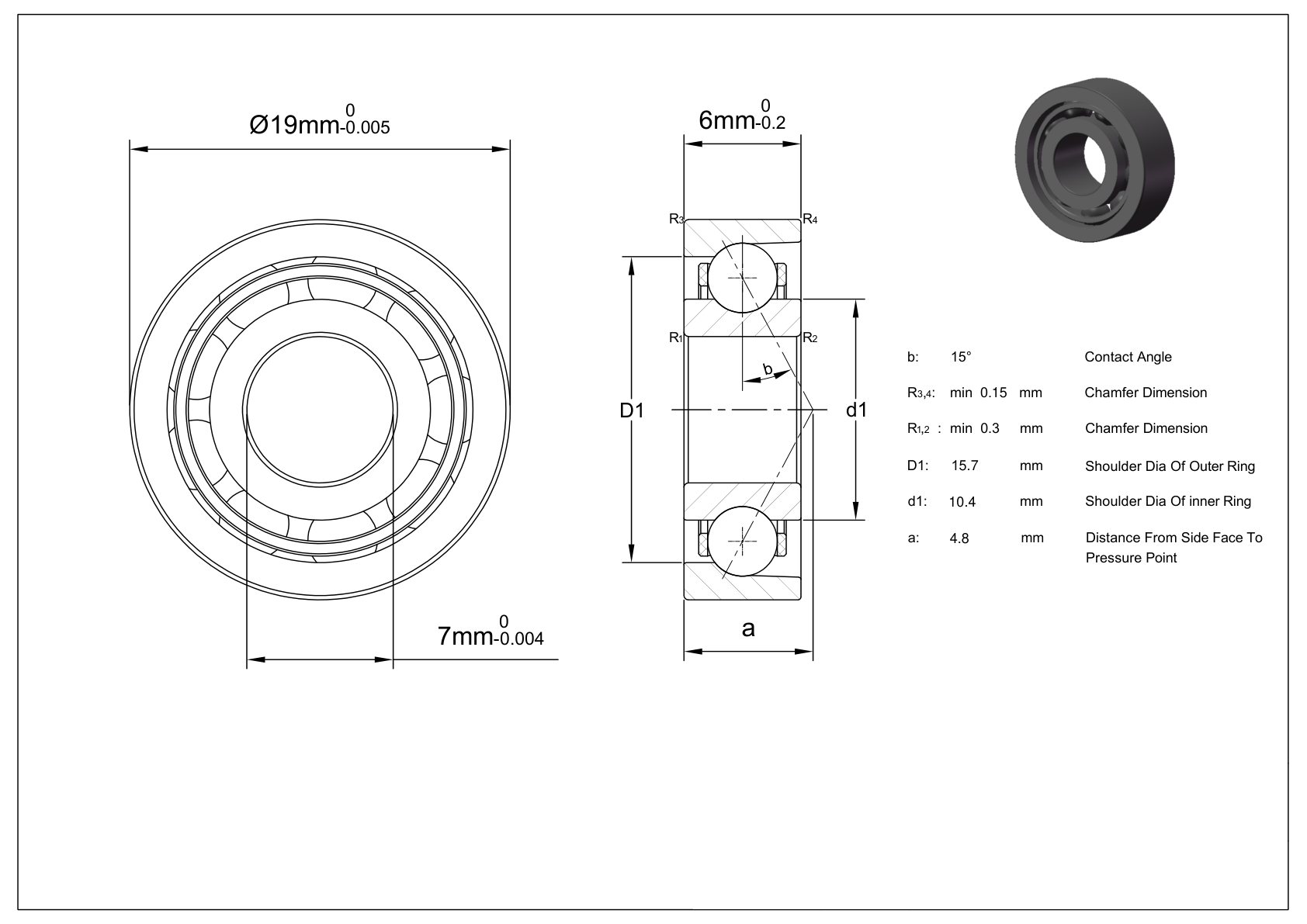

707 CE/P4A - Rolamentos de esferas de contato angular de superprecisão

modelo	707 CE/P4A
Sistema de medição	Métrica
Tipo de rolamento	bola
design de interiores	alta velocidade
ângulo de contato	15°
Orifício de lubrificação	nenhum
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
o diâmetro interno de	7 mm
Tolerância de diâmetro interno	-0.004mm to 0
diâmetro externo	19 mm
Tolerância de diâmetro externo	-0.005mm to 0
largura	6 mm
Tolerância de largura	-0.2mm to 0
Diâmetro do ressalto do anel interno (lado maior)(d1)	10.4 mm
Diâmetro do ressalto do anel interno (lado mínimo)(d2)	9.9 mm
Diâmetro do ressalto do anel externo (lado grande)(D1)	15.7 mm
Tamanho do chanfro (r1 2) (valor mínimo)	0.3 mm
Tamanho do chanfro(r3 4)(mínimo)	0.15 mm
distância do ponto de pressão(a)	4.8 mm
material de virola	Aço cromado 52100
material de bola	Aço cromado 52100
Material da gaiola	Resina fenólica reforçada
carga radial dinâmica	1.95 kN
Carga radial estática	0.64 kN
Velocidade máxima(X1000 rpm)	190
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
ABECnota	P4 (ABEC-7)
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
diâmetro da bola	3.572 mm
Número de bolas	8
peso	0.007 kg
