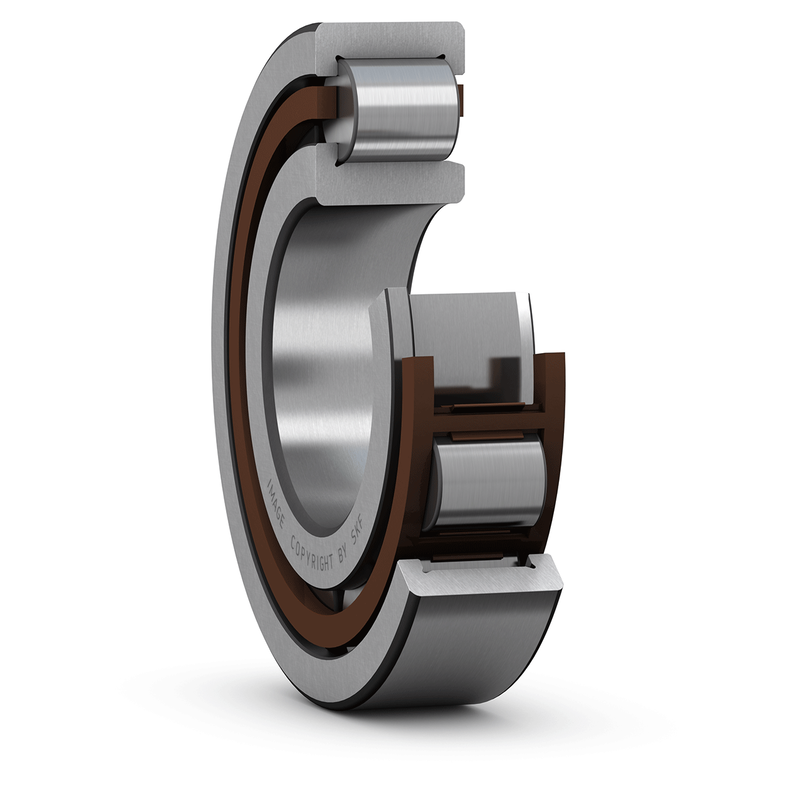

NJ 203 ECPHA - Rolamentos de rolos cilíndricos de uma carreira

modelo	NJ 203 ECPHA
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

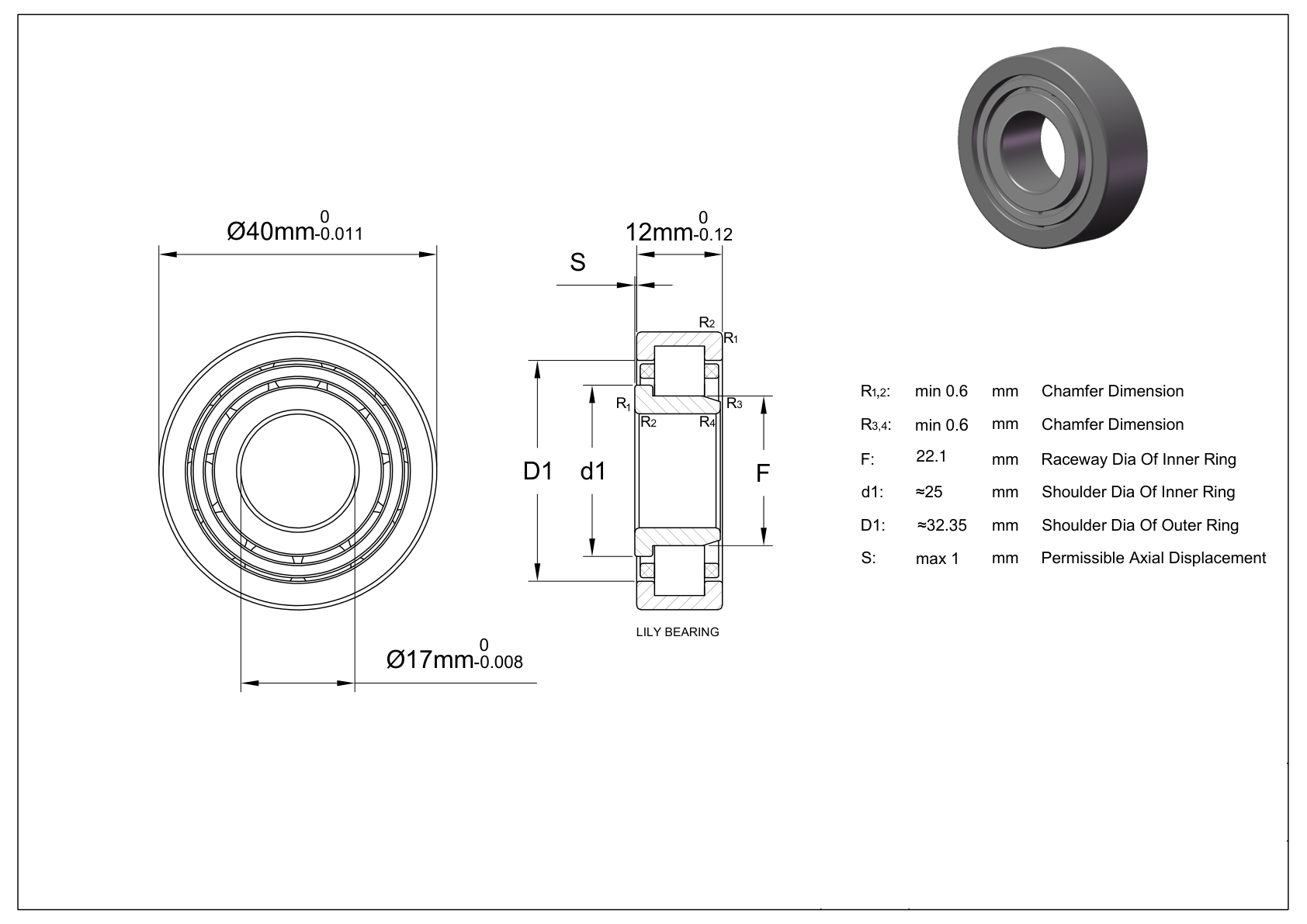

o diâmetro interno de	17 mm
Tolerância de diâmetro interno	-0.008mm to 0
diâmetro externo	40 mm
Tolerância de diâmetro externo	-0.011mm to 0
largura	12 mm
Tolerância de largura	-0.12mm to 0
diâmetro do ombro do anel interno	25 mm
Diâmetro do ressalto do anel externo	32.35 mm
Diâmetro da pista do anel interno	22.1 mm
Tamanho do chanfror1,2（mínimo）	0.6 mm
Tamanho do chanfror3,4（mínimo）	0.6 mm
Deslocamento axial permitido（máximo）	1 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola em PEEK, anel externo centralizado
carga radial dinâmica	20 kN
Carga radial estática	14.3 kN
Velocidade máxima(X1000 rpm)	30
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	0.07 kg
