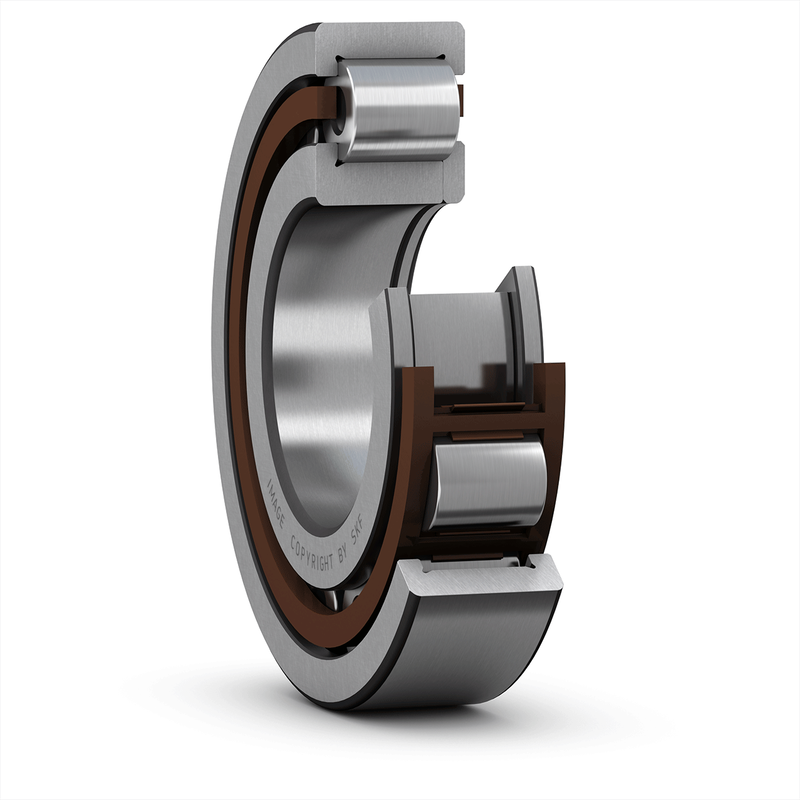

NUP 304 ECP - Rolamentos de rolos cilíndricos de uma carreira

modelo	NUP 304 ECP
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

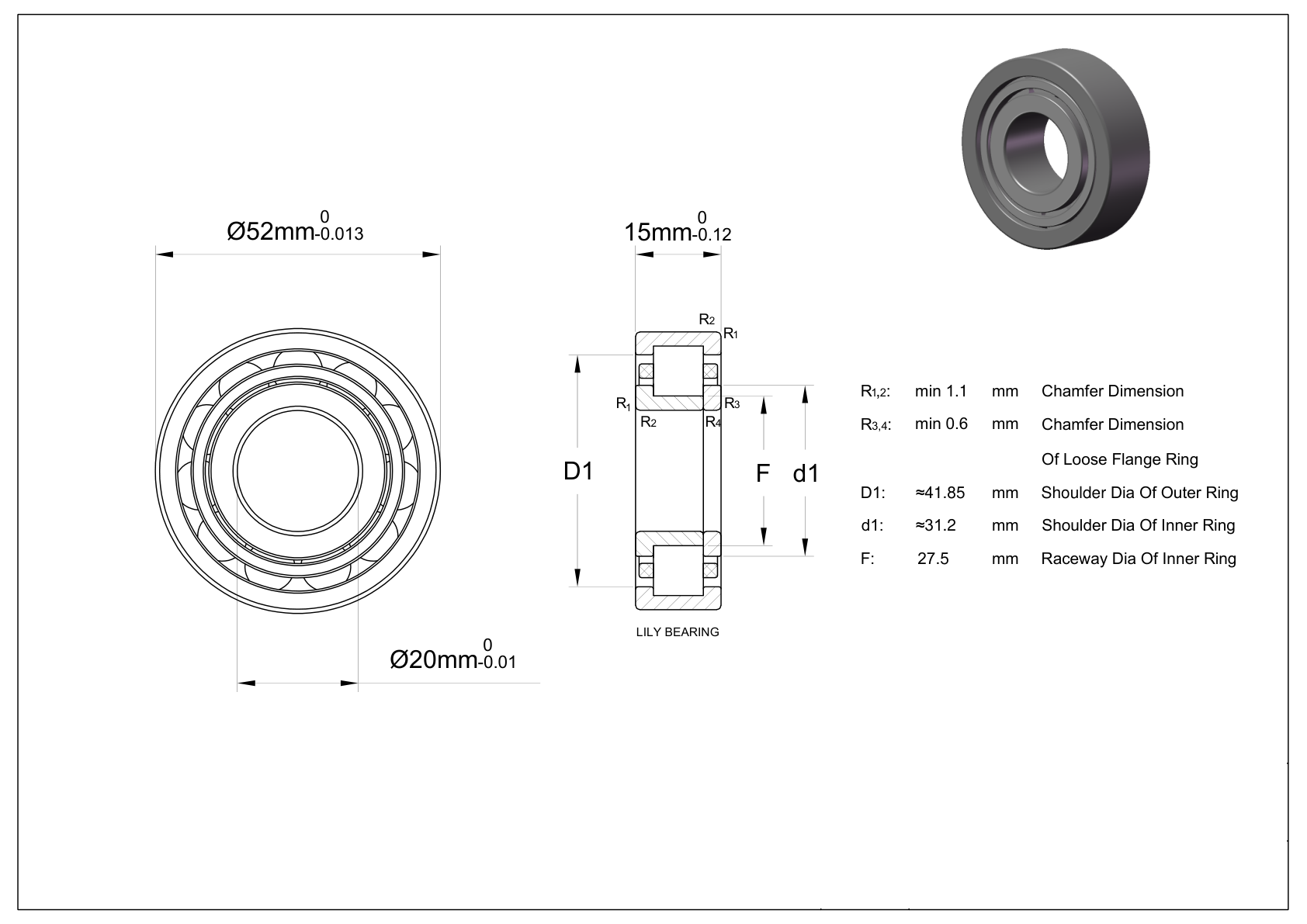

o diâmetro interno de	20 mm
Tolerância de diâmetro interno	-0.01mm to 0
diâmetro externo	52 mm
Tolerância de diâmetro externo	-0.013mm to 0
largura	15 mm
Tolerância de largura	-0.12mm to 0
diâmetro do ombro do anel interno	31.2 mm
Diâmetro do ressalto do anel externo	41.85 mm
Diâmetro da pista do anel interno	27.5 mm
Tamanho do chanfror1,2（mínimo）	1.1 mm
Dimensões do chanfro para anéis de flange soltos(r3,4)(mínimo)	0.6 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola PA66, centro de rolos
carga radial dinâmica	35.5 kN
Carga radial estática	26 kN
Velocidade máxima(X1000 rpm)	18
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	0.16 kg
