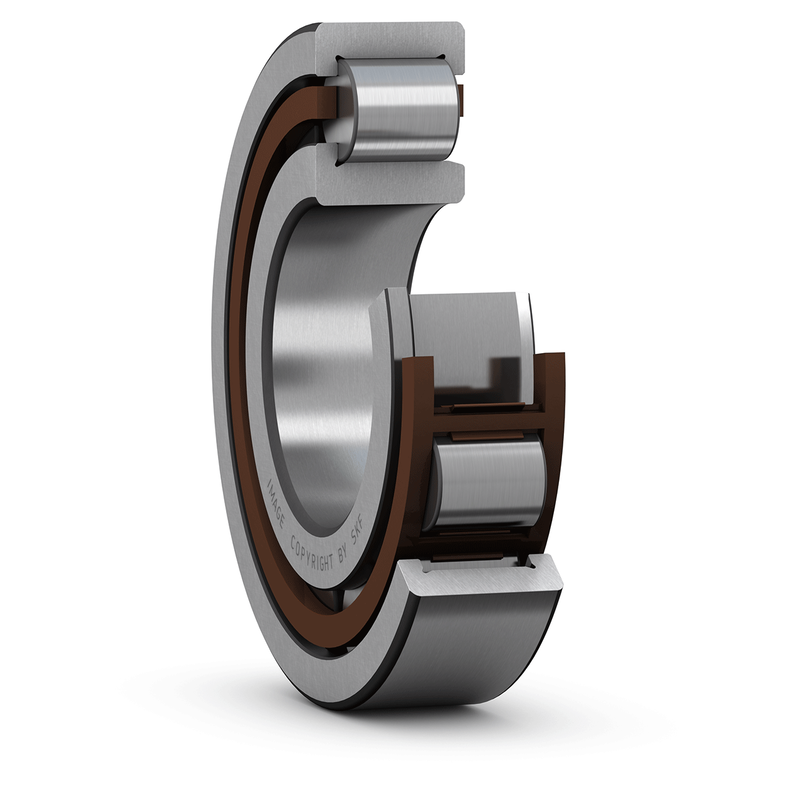

NJ 308 ECPH - Rolamentos de rolos cilíndricos de uma carreira

modelo	NJ 308 ECPH
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto
o diâmetro interno de	40 mm
Tolerância de diâmetro interno	-0.012mm to 0
diâmetro externo	90 mm
Tolerância de diâmetro externo	-0.015mm to 0
largura	23 mm
Tolerância de largura	-0.12mm to 0
diâmetro do ombro do anel interno	57.5 mm
Diâmetro do ressalto do anel externo	75.18 mm
Diâmetro da pista do anel interno	52 mm
Tamanho do chanfror1,2（mínimo）	1.5 mm
Tamanho do chanfror3,4（mínimo）	1.5 mm
Deslocamento axial permitido（máximo）	1.4 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola em PEEK, centrada nos rolos
carga radial dinâmica	93 kN
Carga radial estática	78 kN
Velocidade máxima(X1000 rpm)	10
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	0.67 kg
