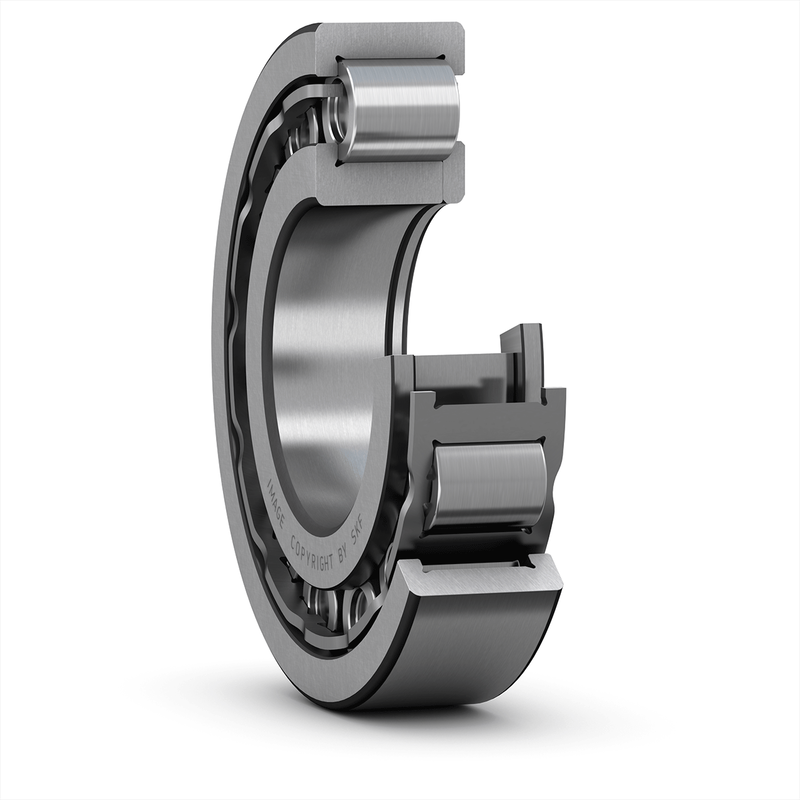

NUP 2224 ECJ - Rolamentos de rolos cilíndricos de uma carreira

modelo	NUP 2224 ECJ
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

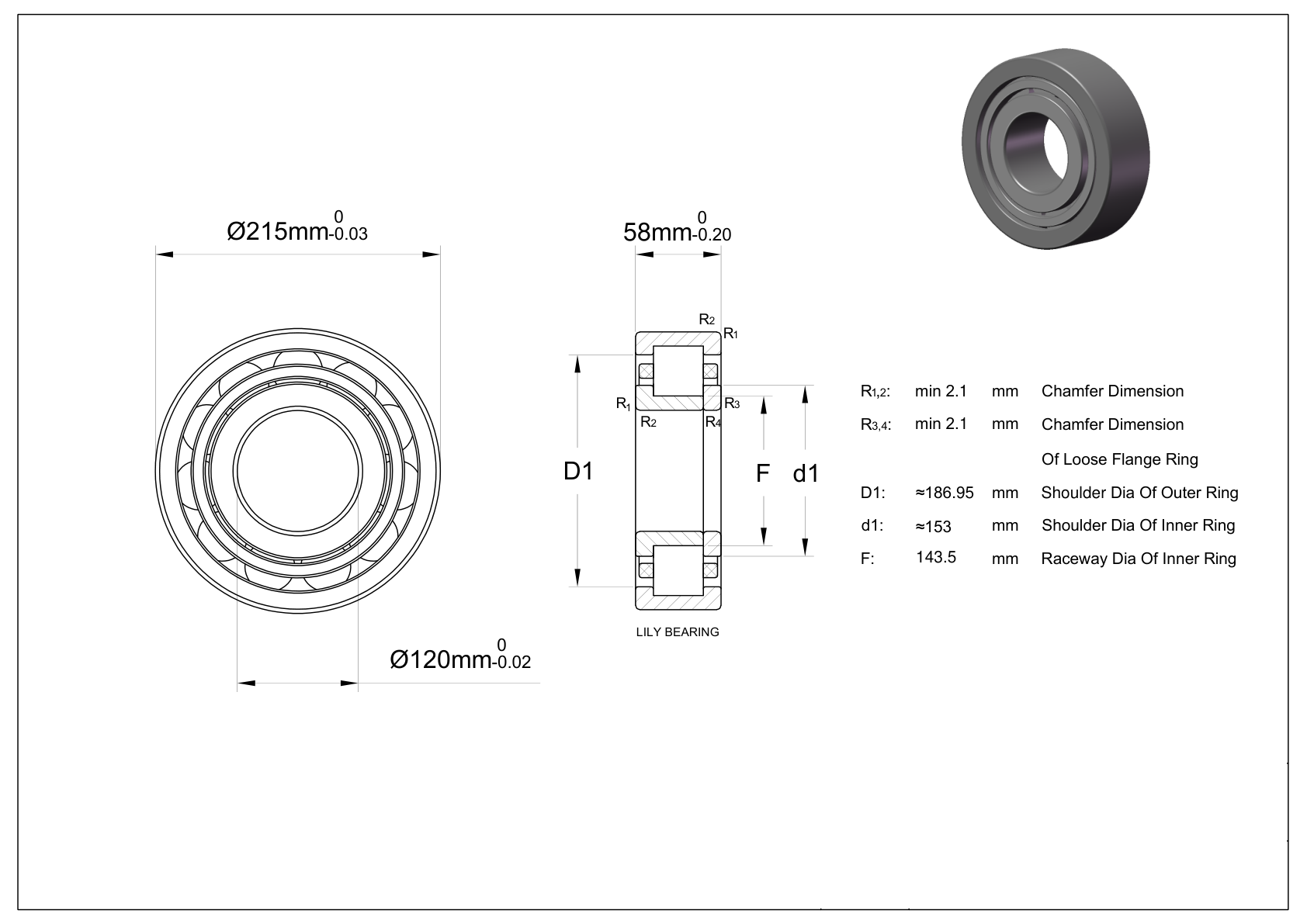

o diâmetro interno de	120 mm
Tolerância de diâmetro interno	-0.02mm to 0
diâmetro externo	215 mm
Tolerância de diâmetro externo	-0.03mm to 0
largura	58 mm
Tolerância de largura	-0.20mm to 0
diâmetro do ombro do anel interno	153 mm
Diâmetro do ressalto do anel externo	186.95 mm
Diâmetro da pista do anel interno	143.5 mm
Tamanho do chanfror1,2（mínimo）	2.1 mm
Dimensões do chanfro para anéis de flange soltos(r3,4)(mínimo)	2.1 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola PA66, centro de rolos
carga radial dinâmica	520 kN
Carga radial estática	630 kN
Velocidade máxima(X1000 rpm)	4
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	8.87 kg
