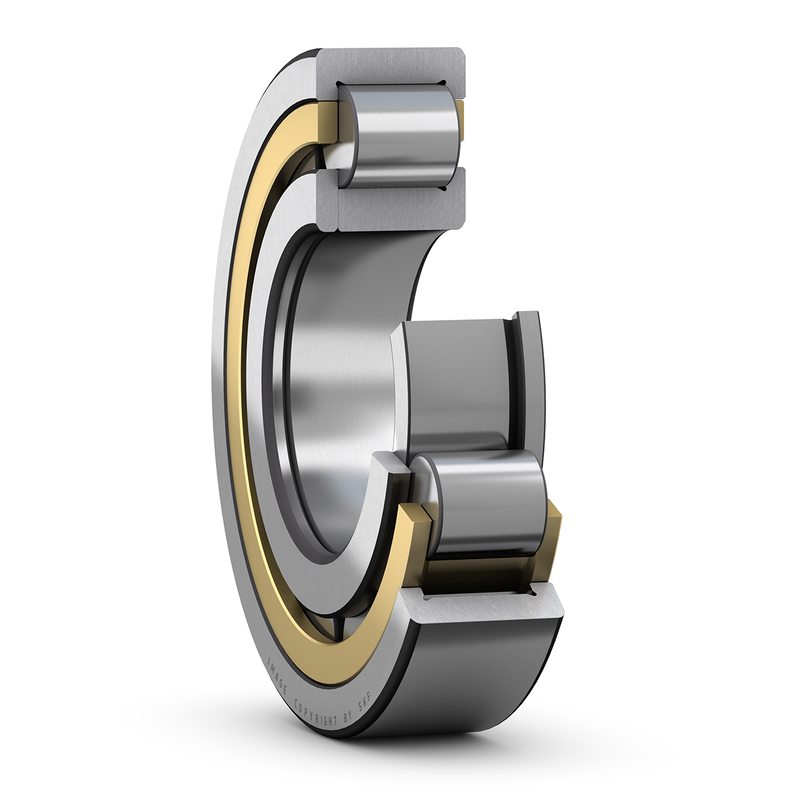

NUP 2324 ECML - Rolamentos de rolos cilíndricos de uma carreira

modelo	NUP 2324 ECML
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

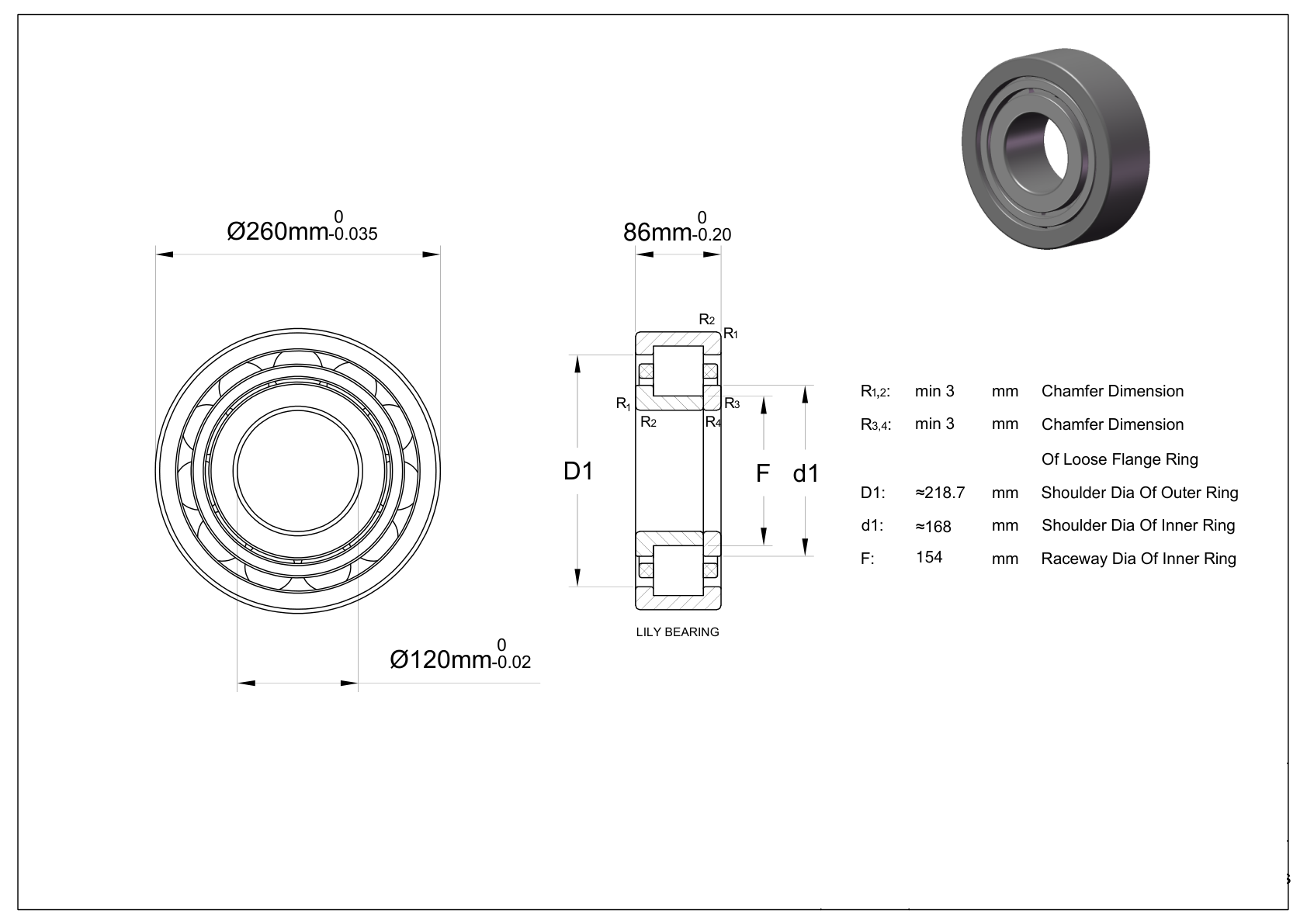

o diâmetro interno de	120 mm
Tolerância de diâmetro interno	-0.02mm to 0
diâmetro externo	260 mm
Tolerância de diâmetro externo	-0.035mm to 0
largura	86 mm
Tolerância de largura	-0.20mm to 0
diâmetro do ombro do anel interno	168 mm
Diâmetro do ressalto do anel externo	218.7 mm
Diâmetro da pista do anel interno	154 mm
Tamanho do chanfror1,2（mínimo）	3 mm
Dimensões do chanfro para anéis de flange soltos(r3,4)(mínimo)	3 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola PA66, centro de rolos
carga radial dinâmica	915 kN
Carga radial estática	1040 kN
Velocidade máxima(X1000 rpm)	5
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	23.6 kg
