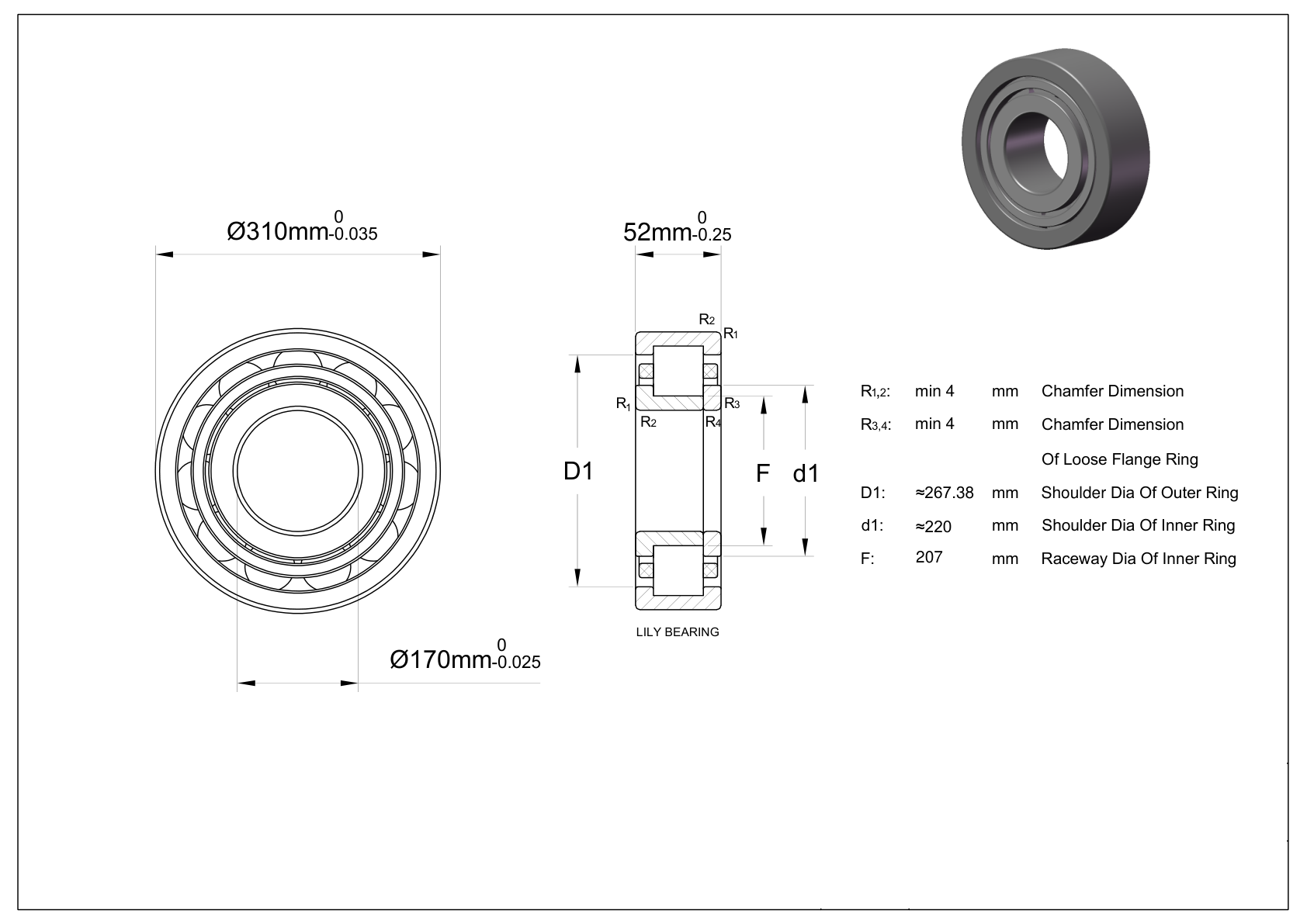

NUP 234 ECM - Rolamentos de rolos cilíndricos de uma carreira

modelo	NUP 234 ECM
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto
o diâmetro interno de	170 mm
Tolerância de diâmetro interno	-0.025mm to 0
diâmetro externo	310 mm
Tolerância de diâmetro externo	-0.035mm to 0
largura	52 mm
Tolerância de largura	-0.25mm to 0
diâmetro do ombro do anel interno	220 mm
Diâmetro do ressalto do anel externo	267.38 mm
Diâmetro da pista do anel interno	207 mm
Tamanho do chanfror1,2（mínimo）	4 mm
Dimensões do chanfro para anéis de flange soltos(r3,4)(mínimo)	4 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola PA66, centro de rolos
carga radial dinâmica	695 kN
Carga radial estática	815 kN
Velocidade máxima(X1000 rpm)	2
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	20 kg
