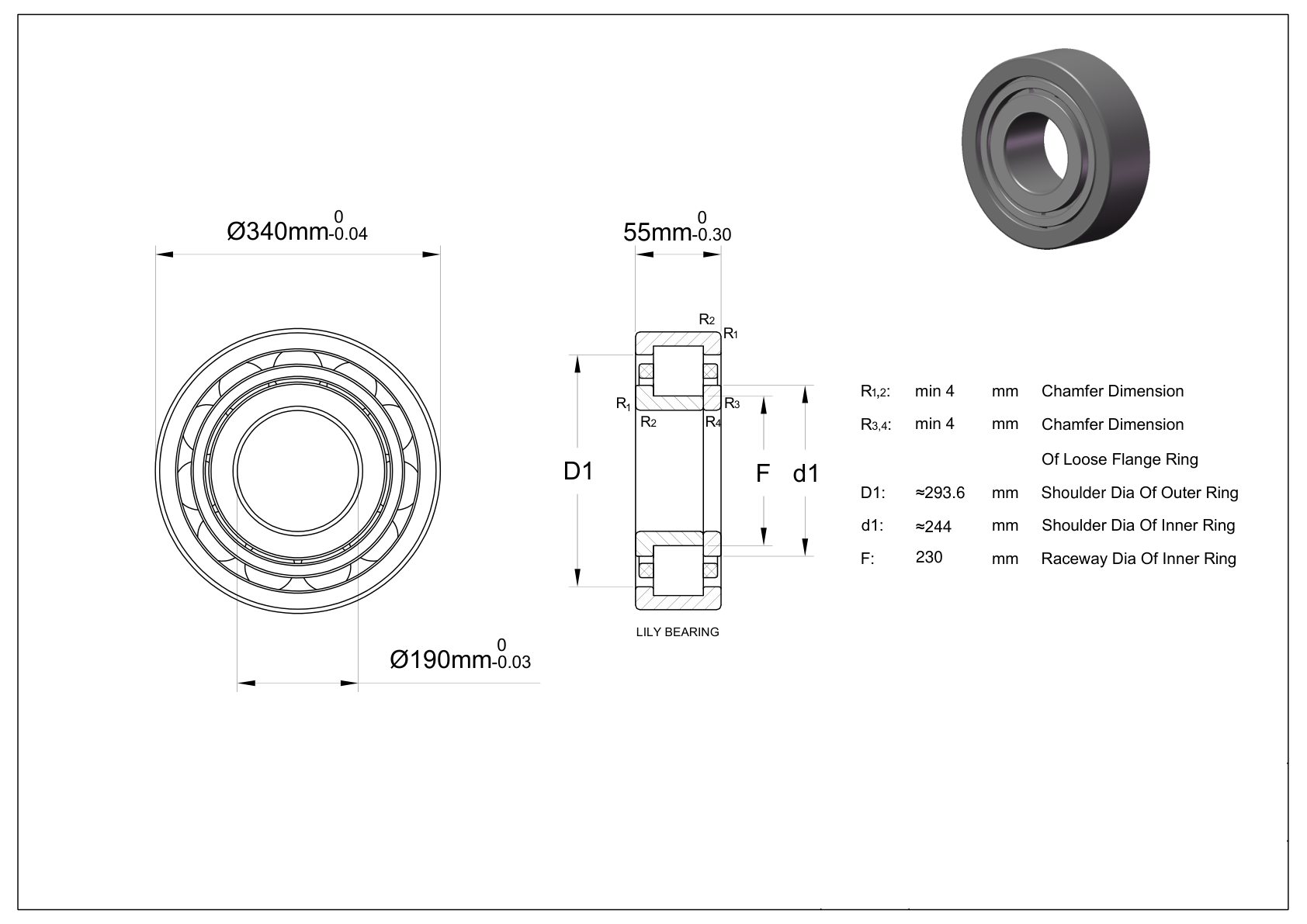

NUP 238 ECM - Rolamentos de rolos cilíndricos de uma carreira

modelo	NUP 238 ECM
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto
o diâmetro interno de	190 mm
Tolerância de diâmetro interno	-0.03mm to 0
diâmetro externo	340 mm
Tolerância de diâmetro externo	-0.04mm to 0
largura	55 mm
Tolerância de largura	-0.30mm to 0
diâmetro do ombro do anel interno	244 mm
Diâmetro do ressalto do anel externo	293.6 mm
Diâmetro da pista do anel interno	230 mm
Tamanho do chanfror1,2（mínimo）	4 mm
Dimensões do chanfro para anéis de flange soltos(r3,4)(mínimo)	4 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola PA66, centro de rolos
carga radial dinâmica	800 kN
Carga radial estática	965 kN
Velocidade máxima(X1000 rpm)	2
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	23.8 kg
