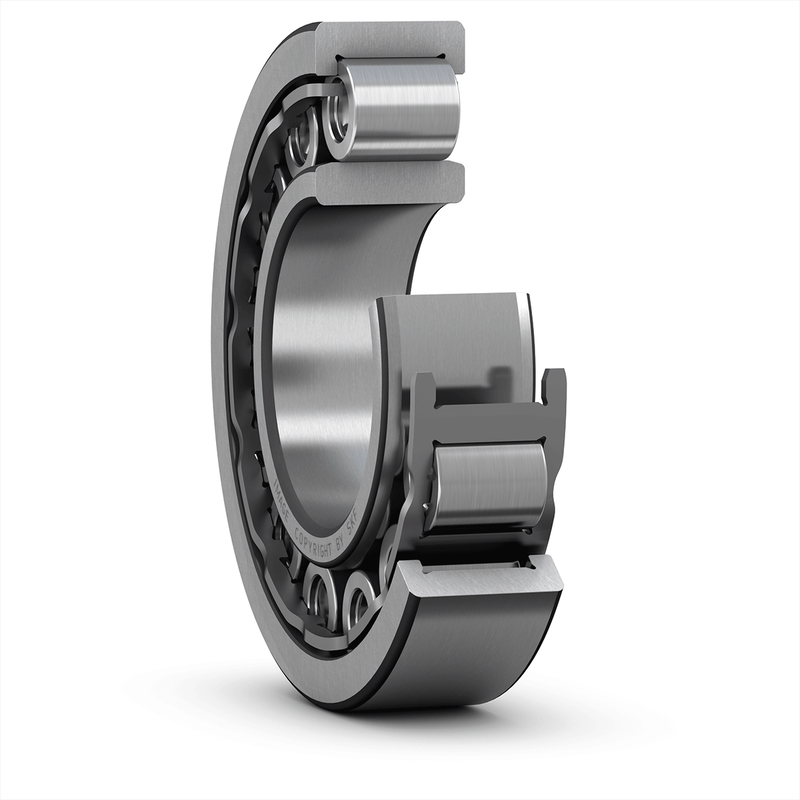

NU 29/500 ECMA - Rolamentos de rolos cilíndricos de uma carreira

modelo	NU 29/500 ECMA
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

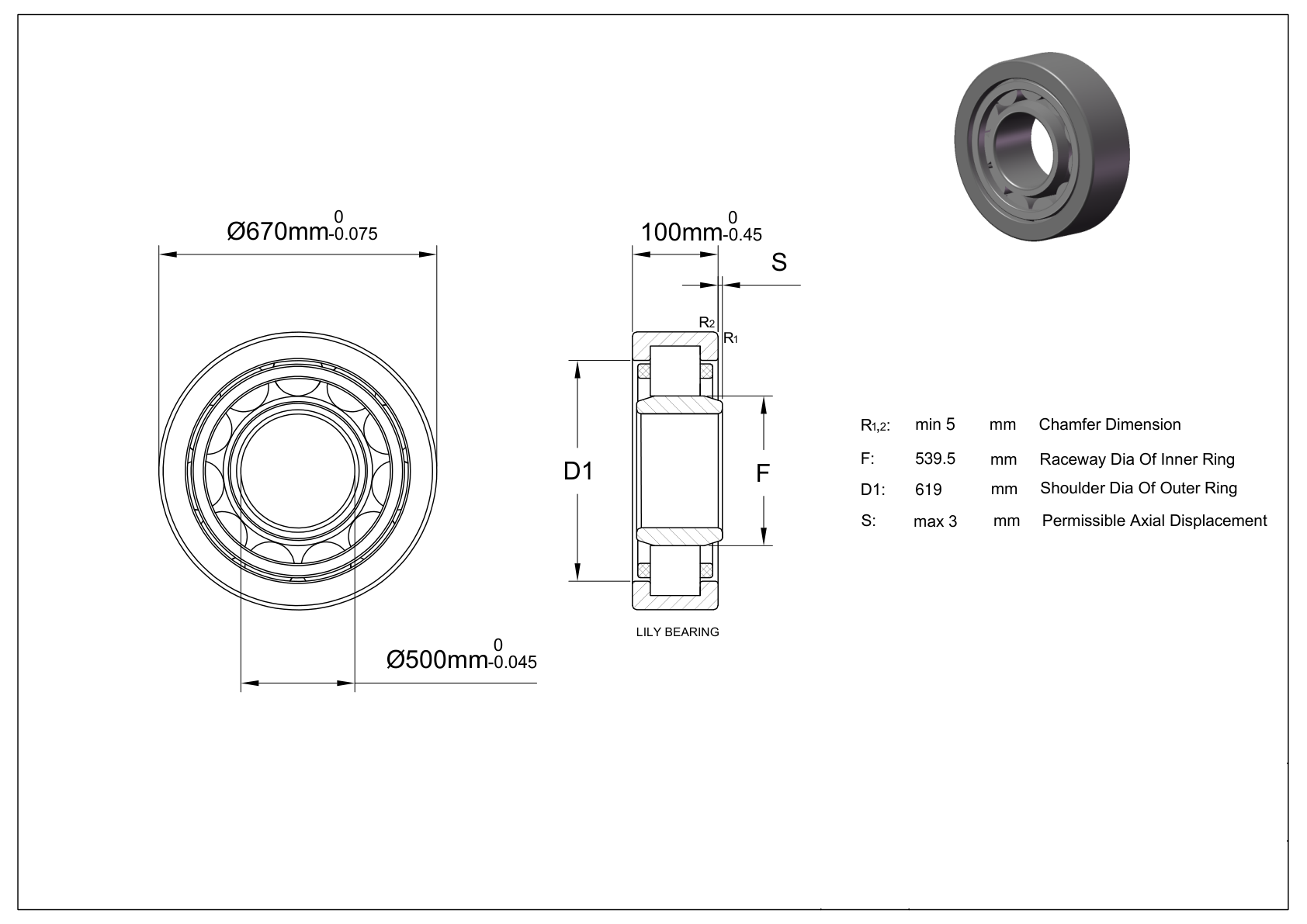

o diâmetro interno de	500 mm
Tolerância de diâmetro interno	-0.045mm to 0
diâmetro externo	670 mm
Tolerância de diâmetro externo	-0.075mm to 0
largura	100 mm
Tolerância de largura	-0.45mm to 0
Diâmetro do ressalto do anel externo	619 mm
Diâmetro da pista do anel interno	539.5 mm
Tamanho do chanfror1,2（mínimo）	5 mm
Deslocamento axial permitido（máximo）	3 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola de latão, anel externo centralizado
carga radial dinâmica	2050 kN
Carga radial estática	4250 kN
Velocidade máxima(X1000 rpm)	1
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	107 kg
