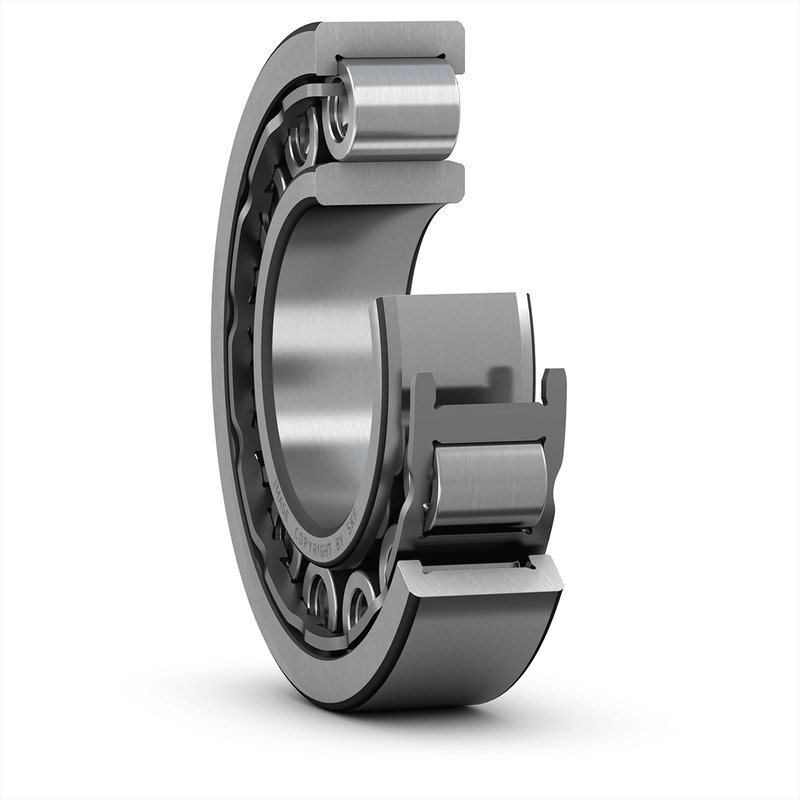

NU 19/560 ECMA - Rolamentos de rolos cilíndricos de uma carreira

modelo	NU 19/560 ECMA
Sistema de medição	Métrica
Tipo de rolamento de rolo	Cilíndrico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de anel interno	Com anel interno
Tipo de vedação	Tipo aberto

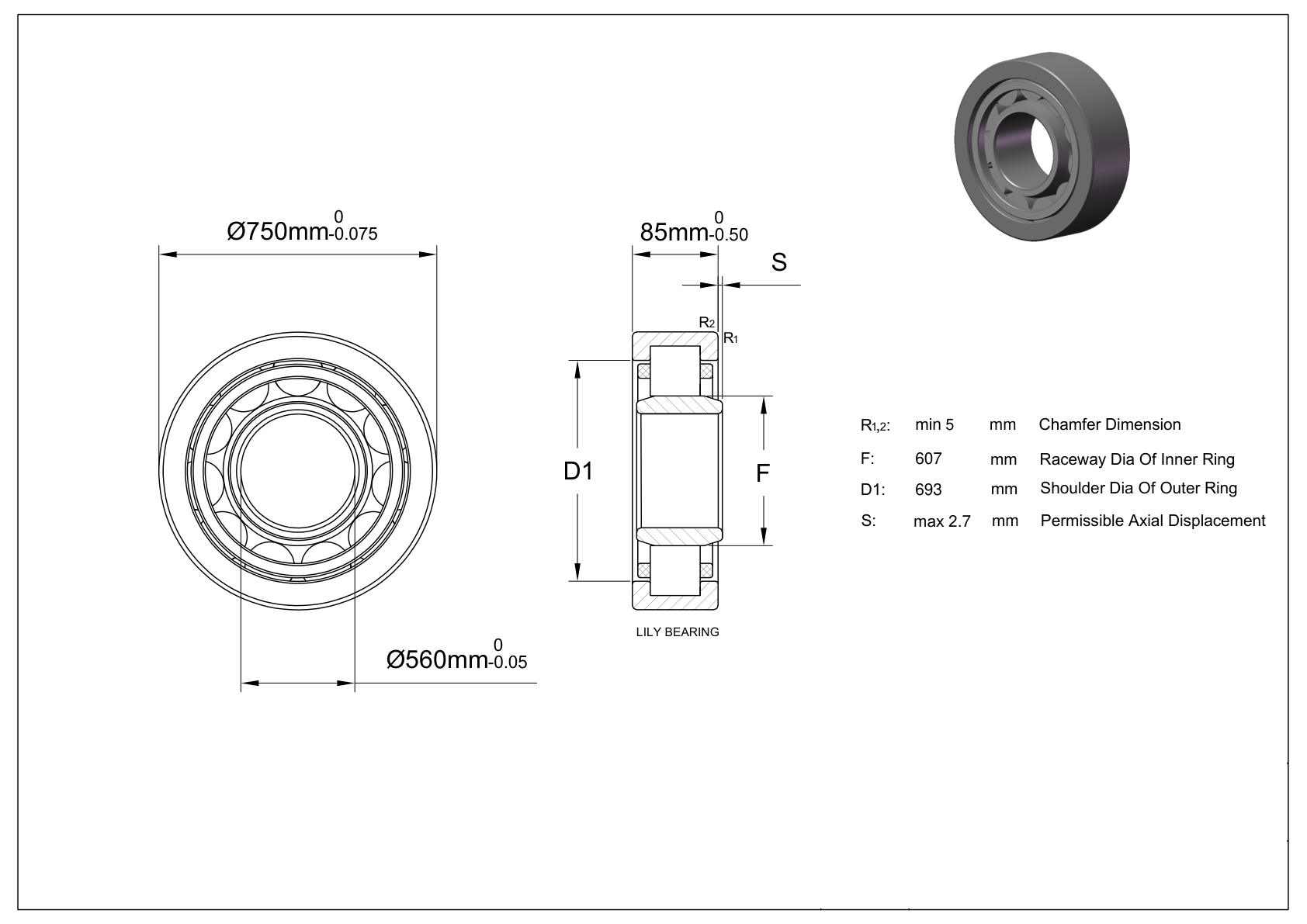

o diâmetro interno de	560 mm
Tolerância de diâmetro interno	-0.05mm to 0
diâmetro externo	750 mm
Tolerância de diâmetro externo	-0.075mm to 0
largura	85 mm
Tolerância de largura	-0.50mm to 0
Diâmetro do ressalto do anel externo	693 mm
Diâmetro da pista do anel interno	607 mm
Tamanho do chanfror1,2（mínimo）	5 mm
Deslocamento axial permitido（máximo）	2.7 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Gaiola de latão, anel externo centralizado
carga radial dinâmica	1650 kN
Carga radial estática	3400 kN
Velocidade máxima(X1000 rpm)	1
Lubrificante	graxa、óleo de motor
faixa de temperatura	-30° to 110 °C
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	111 kg
