30216 - Rolamentos de rolos cônicos de uma carreira - Tecnologia Co. de Xangai Zhio, Ltd

modelo	30216
tipo	Consequência
Número da peça do cone	X30216M
número da peça do copo	Y30216M
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	30216M

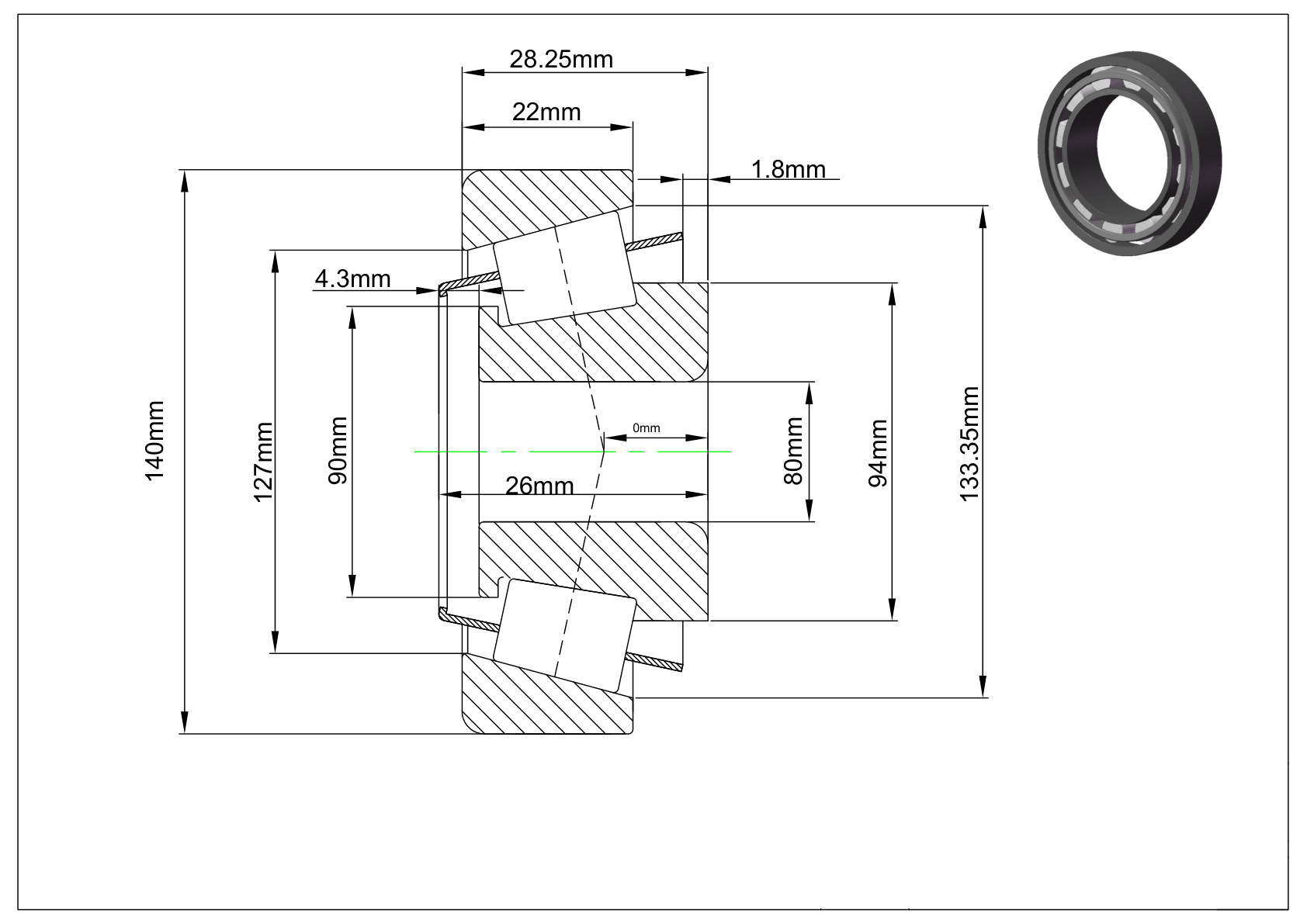

o diâmetro interno de	80 mm
Tolerância de diâmetro interno	-0.015mm to 0
diâmetro externo	140 mm
Tolerância de diâmetro externo	-0.02mm to 0
largura do cone	26 mm
coneTolerância de largura	-0.15mm to 0
Largura do copo	22 mm
Tolerância de largura do corpo do copo	-0.2mm to 0
largura	28.25 mm
Tolerância de largura	+0.2mm to 0
Cone de volta ao raio de folga	2.54 mm
Copo de volta ao raio de limpeza	2.03 mm
Diâmetro do suporte frontal cônico	90 mm
Diâmetro do suporte cônico	94 mm
Diâmetro do suporte frontal do copo	133.35 mm
Diâmetro do suporte do copo	127.00 mm
Folga frontal do cone da gaiola	4.3 mm
Folga traseira do cone da gaiola	1.8 mm
Posição central efetiva	0 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	36900 lbf
Carga radial estática	42075 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	9540 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	6862.5 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
