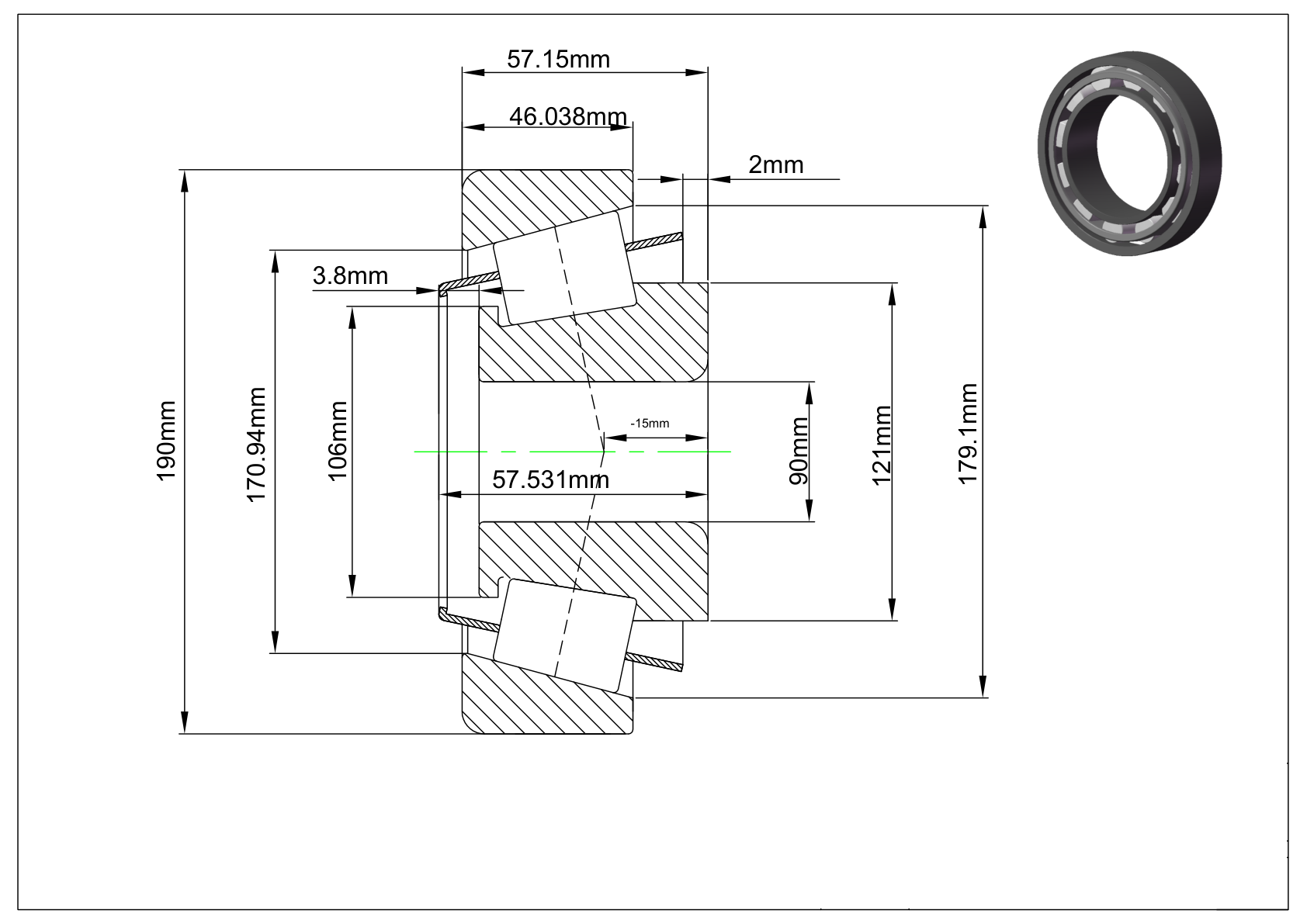

JHH221436-JHH221413 - Rolamentos de rolos cônicos de uma carreira

modelo	JHH221436-JHH221413
tipo	Consequência
Número da peça do cone	JHH221436
número da peça do copo	JHH221413
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	HH221400
o diâmetro interno de	90 mm
Tolerância de diâmetro interno	-0.02mm to 0
diâmetro externo	190 mm
Tolerância de diâmetro externo	-0.03mm to 0
largura do cone	57.531 mm
coneTolerância de largura	-0.15mm to 0
Largura do copo	46.038 mm
Tolerância de largura do corpo do copo	-0.25mm to 0
largura	57.15 mm
Tolerância de largura	+0.2mm to -0.2mm
Cone de volta ao raio de folga	7.87 mm
Copo de volta ao raio de limpeza	3.3 mm
Diâmetro do suporte frontal cônico	106 mm
Diâmetro do suporte cônico	121 mm
Diâmetro do suporte frontal do copo	179.10 mm
Diâmetro do suporte do copo	170.94 mm
Folga frontal do cone da gaiola	3.8 mm
Folga traseira do cone da gaiola	2 mm
Posição central efetiva	-15 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	120150 lbf
Carga radial estática	155700 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	31050 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	17842.5 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
