33220 - Rolamentos de rolos cônicos de uma carreira - Tecnologia Co. de Xangai Zhio, Ltd

modelo	33220
tipo	Consequência
Número da peça do cone	X33220M
número da peça do copo	Y33220M
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	33220

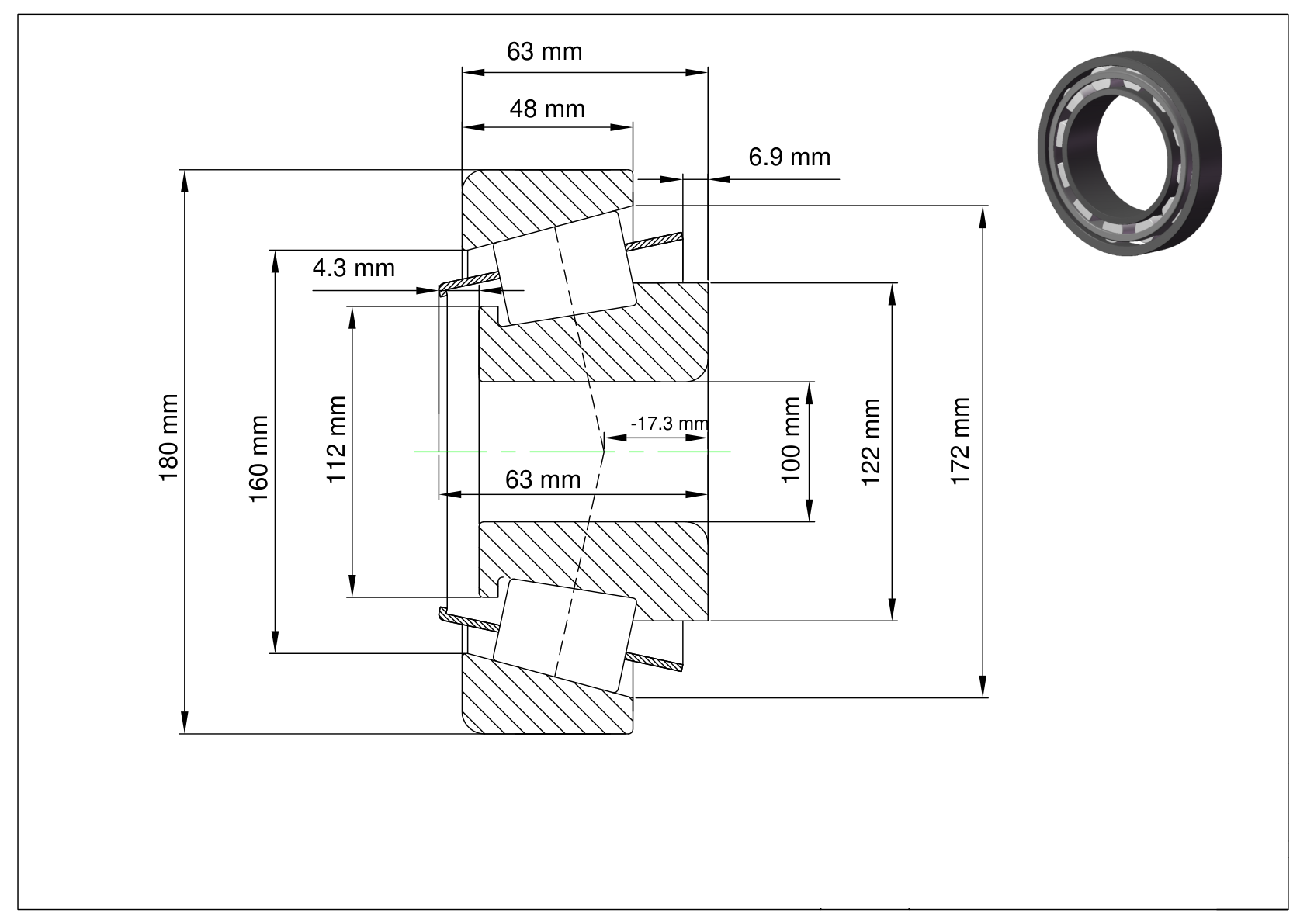

o diâmetro interno de	100 mm
Tolerância de diâmetro interno	-0.02mm to 0
diâmetro externo	180 mm
Tolerância de diâmetro externo	-0.025mm to 0
largura do cone	63 mm
coneTolerância de largura	-0.15mm to 0
Largura do copo	48 mm
Tolerância de largura do corpo do copo	-0.2mm to 0
largura	63 mm
Tolerância de largura	+0.2mm to -0.2mm
Cone de volta ao raio de folga	3 mm
Copo de volta ao raio de limpeza	2.5 mm
Diâmetro do suporte frontal cônico	112 mm
Diâmetro do suporte cônico	122 mm
Diâmetro do suporte frontal do copo	172 mm
Diâmetro do suporte do copo	160 mm
Folga frontal do cone da gaiola	4.3 mm
Folga traseira do cone da gaiola	6.9 mm
Posição central efetiva	-17.3 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	109800 lbf
Carga radial estática	152775 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	28575 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	19710 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
