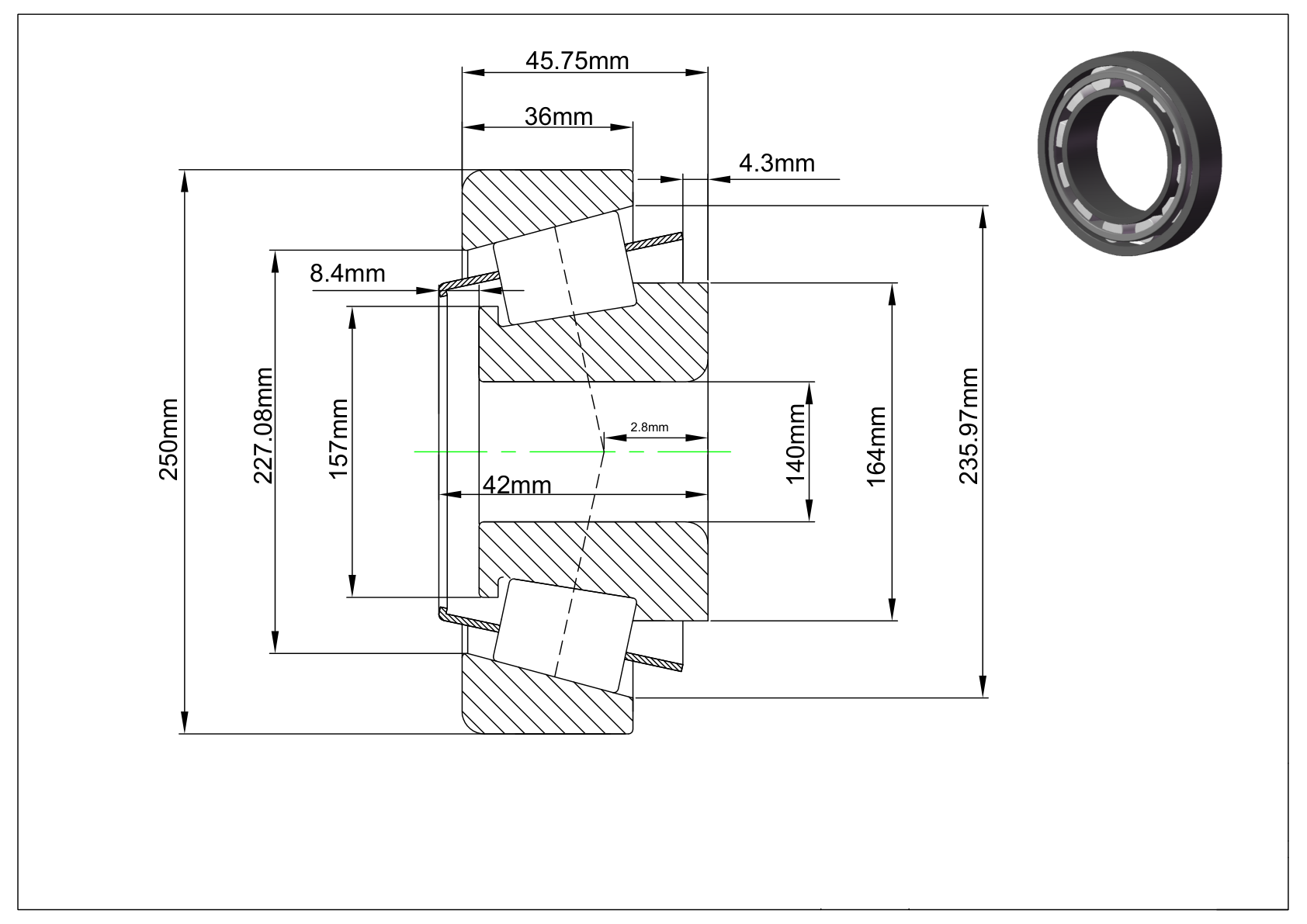

30228 - Rolamentos de rolos cônicos de uma carreira - Tecnologia Co. de Xangai Zhio, Ltd

modelo	30228
tipo	Consequência
Número da peça do cone	X30228M
número da peça do copo	Y30228M
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	30228M
o diâmetro interno de	140 mm
Tolerância de diâmetro interno	-0.025mm to 0
diâmetro externo	250 mm
Tolerância de diâmetro externo	-0.03mm to 0
largura do cone	42 mm
coneTolerância de largura	-0.2mm to 0
Largura do copo	36 mm
Tolerância de largura do corpo do copo	-0.25mm to 0
largura	45.75 mm
Tolerância de largura	+0.35mm to -0.25mm
Cone de volta ao raio de folga	4.06 mm
Copo de volta ao raio de limpeza	3.05 mm
Diâmetro do suporte frontal cônico	157 mm
Diâmetro do suporte cônico	164 mm
Diâmetro do suporte frontal do copo	235.97 mm
Diâmetro do suporte do copo	227.08 mm
Folga frontal do cone da gaiola	8.4 mm
Folga traseira do cone da gaiola	4.3 mm
Posição central efetiva	2.8 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	112950 lbf
Carga radial estática	146025 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	29250 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	21802.5 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
