JHM133449-JHM133417 - Rolamentos de rolos cônicos de uma carreira

modelo	JHM133449-JHM133417
tipo	Consequência
Número da peça do cone	JHM133449
número da peça do copo	JHM133417
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	HM133400

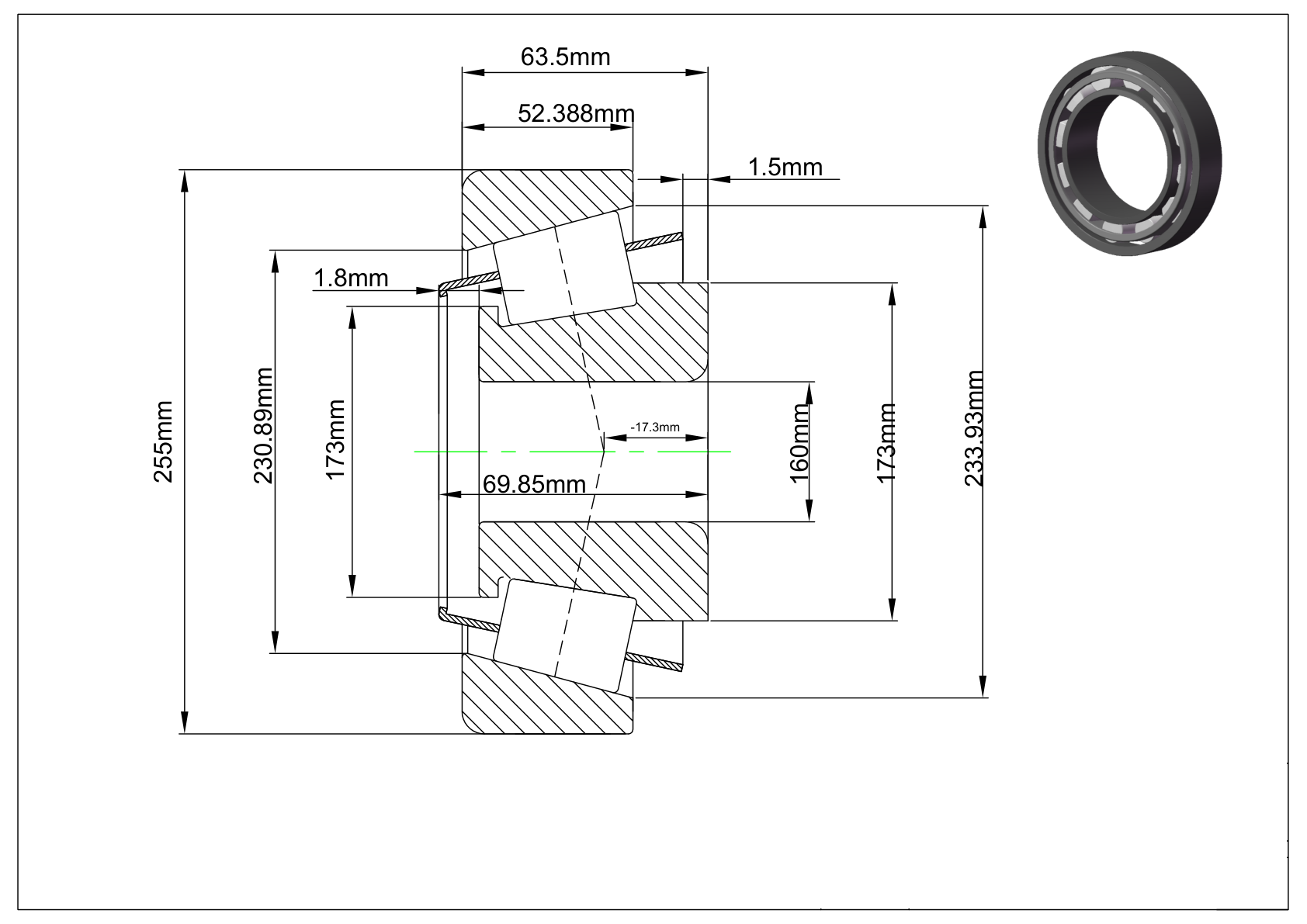

o diâmetro interno de	160 mm
Tolerância de diâmetro interno	-0.025mm to 0
diâmetro externo	255 mm
Tolerância de diâmetro externo	-0.035mm to 0
largura do cone	69.85 mm
coneTolerância de largura	-0.2mm to 0
Largura do copo	52.388 mm
Tolerância de largura do corpo do copo	-0.25mm to 0
largura	63.5 mm
Tolerância de largura	+0.35mm to -0.25mm
Cone de volta ao raio de folga	1.52 mm
Copo de volta ao raio de limpeza	3.3 mm
Diâmetro do suporte frontal cônico	173 mm
Diâmetro do suporte cônico	173 mm
Diâmetro do suporte frontal do copo	233.93 mm
Diâmetro do suporte do copo	230.89 mm
Folga frontal do cone da gaiola	1.8 mm
Folga traseira do cone da gaiola	1.5 mm
Posição central efetiva	-17.3 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	142875 lbf
Carga radial estática	234000 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	37125 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	16785 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
