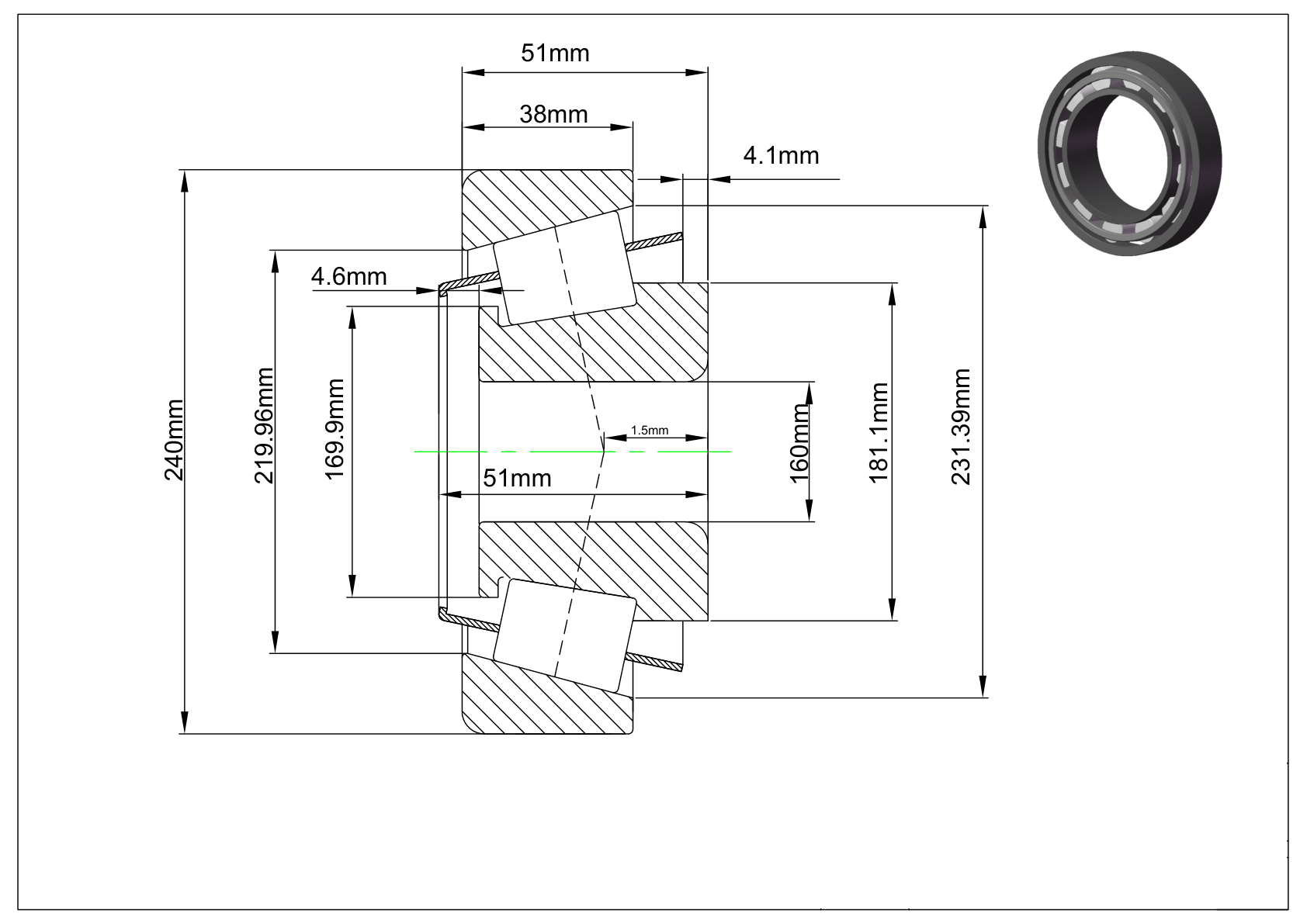

X32032-Y32032 - Rolamentos de rolos cônicos de uma carreira

modelo	X32032-Y32032
tipo	Consequência
Número da peça do cone	X32032
número da peça do copo	Y32032
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	32032
o diâmetro interno de	160 mm
Tolerância de diâmetro interno	-0.025mm to 0
diâmetro externo	240 mm
Tolerância de diâmetro externo	-0.03mm to 0
largura do cone	51 mm
coneTolerância de largura	-0.2mm to 0
Largura do copo	38 mm
Tolerância de largura do corpo do copo	-0.25mm to 0
largura	51 mm
Tolerância de largura	+0.35mm to -0.25mm
Cone de volta ao raio de folga	3.05 mm
Copo de volta ao raio de limpeza	2.54 mm
Diâmetro do suporte frontal cônico	169.9 mm
Diâmetro do suporte cônico	181.1 mm
Diâmetro do suporte frontal do copo	231.39 mm
Diâmetro do suporte do copo	219.96 mm
Folga frontal do cone da gaiola	4.6 mm
Folga traseira do cone da gaiola	4.1 mm
Posição central efetiva	1.5 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	116100 lbf
Carga radial estática	180225 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	30150 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	23625 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
