JP18049-JP18010 - Rolamentos de rolos cônicos de uma carreira

modelo	JP18049-JP18010
tipo	Consequência
Número da peça do cone	JP18049
número da peça do copo	JP18010
Sistema de medição	Métrica
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	JP18000

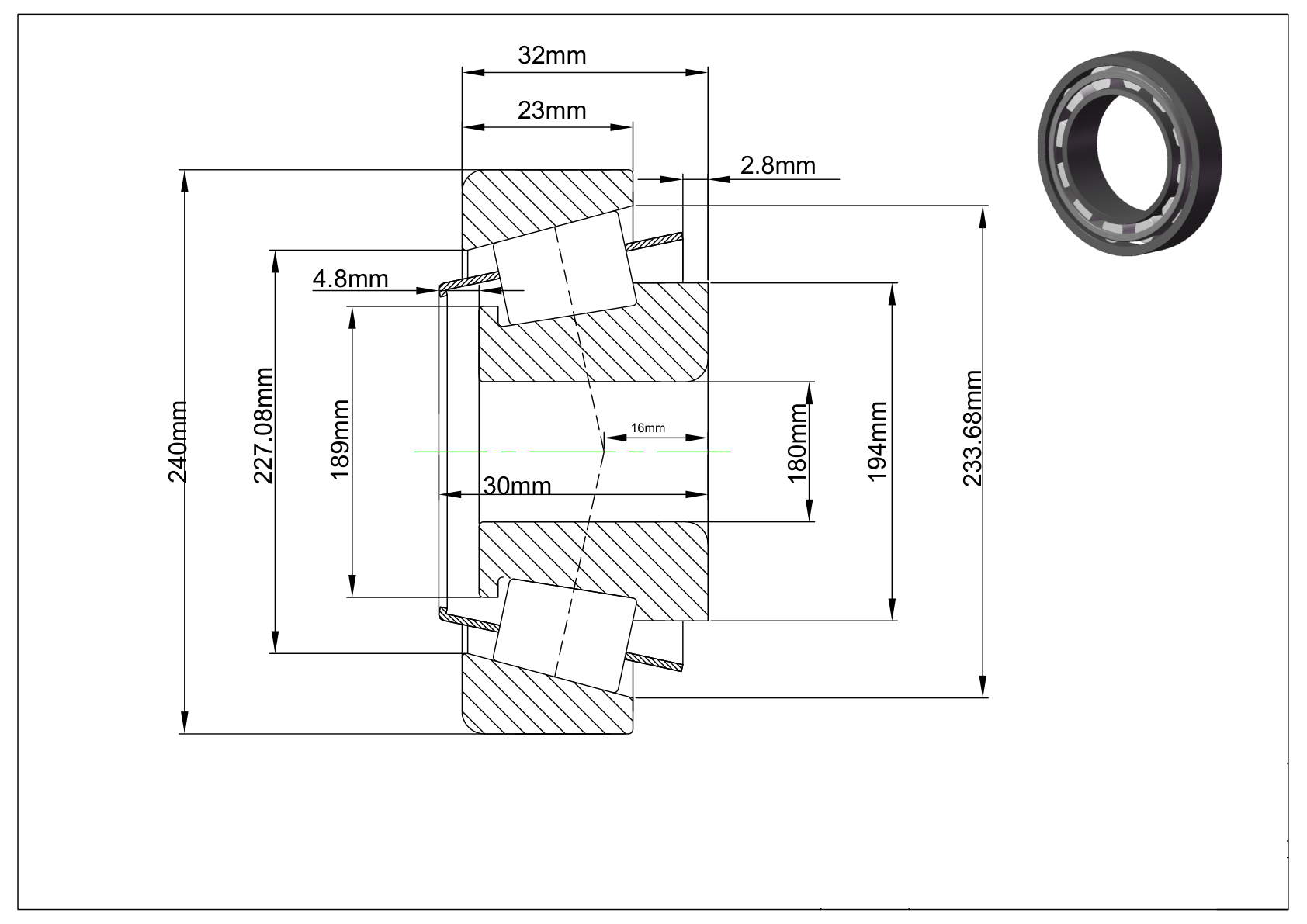

o diâmetro interno de	180 mm
Tolerância de diâmetro interno	-0.025mm to 0
diâmetro externo	240 mm
Tolerância de diâmetro externo	-0.03mm to 0
largura do cone	30 mm
coneTolerância de largura	-0.2mm to 0
Largura do copo	23 mm
Tolerância de largura do corpo do copo	-0.25mm to 0
largura	32 mm
Tolerância de largura	+0.35mm to -0.25mm
Cone de volta ao raio de folga	3.05 mm
Copo de volta ao raio de limpeza	3.05 mm
Diâmetro do suporte frontal cônico	189 mm
Diâmetro do suporte cônico	194 mm
Diâmetro do suporte frontal do copo	233.68 mm
Diâmetro do suporte do copo	227.08 mm
Folga frontal do cone da gaiola	4.8 mm
Folga traseira do cone da gaiola	2.8 mm
Posição central efetiva	16 mm
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	53775 lbf
Carga radial estática	92025 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	13905 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	11542.5 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
