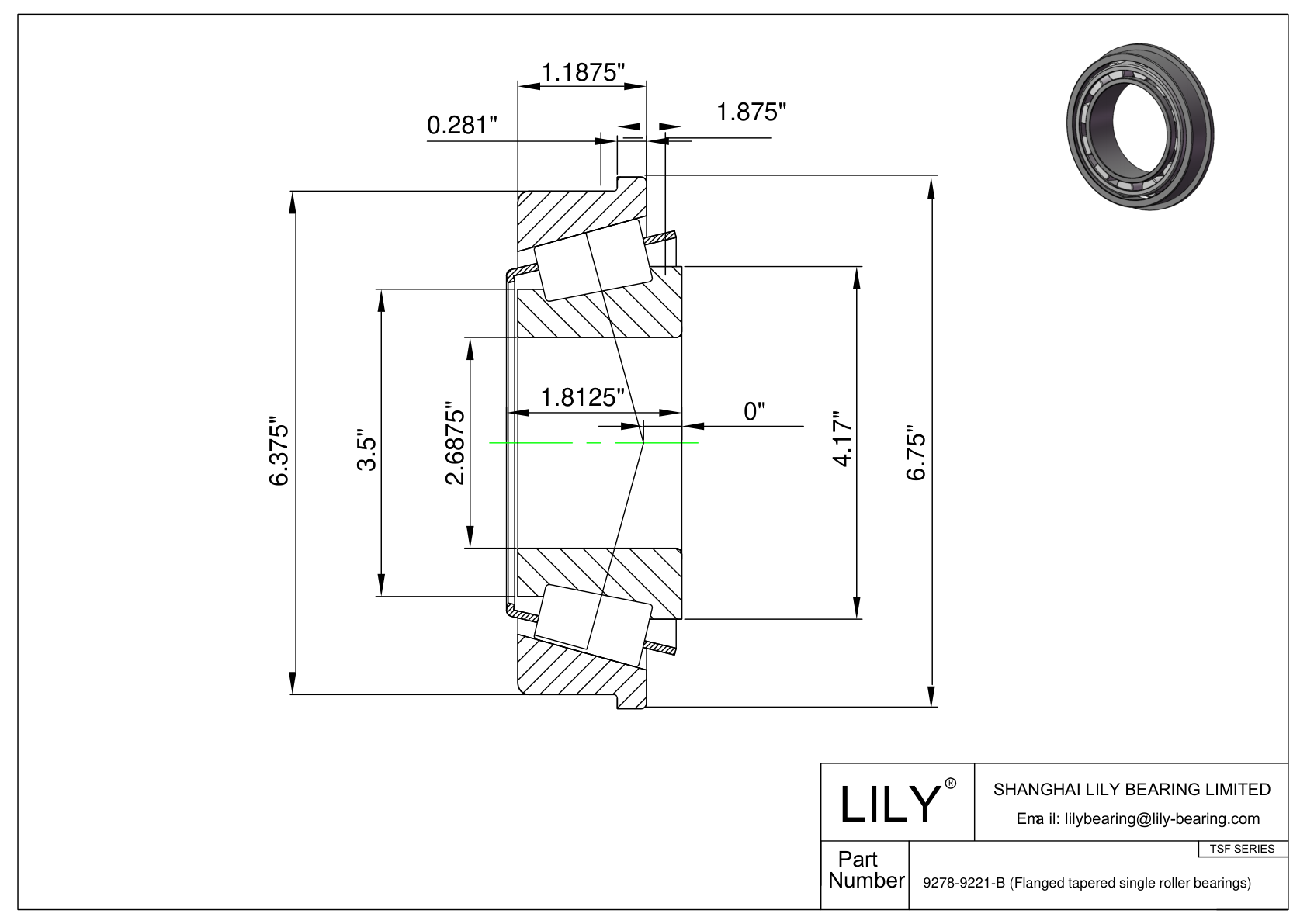

9278-9221-B - Rolamentos de rolos cônicos de uma carreira

modelo	9278-9221-B
tipo	Consequência
Número da peça do cone	9278
número da peça do copo	9221-B
Sistema de medição	imperial
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	coluna única
Tipo de vedação	Tipo aberto
Tipo de anel externo	mesa
Series	9200
o diâmetro interno de	2.6875"
Tolerância de diâmetro interno	+0.013" to 0
diâmetro externo	6.375"
Tolerância de diâmetro externo	+0.025" to 0
largura do cone	1.8125"
coneTolerância de largura	+0.076" to -0.254"
Largura do copo	1.1875"
Tolerância de largura do corpo do copo	+0.051" to -0.254"
Diâmetro externo do flange (D1)	6.75"
Largura do flange do anel externo (C1)	0.281"
Largura do rolamento do flange	1.875"
Cone de volta ao raio de folga	0.14"
Copo de volta ao raio de limpeza	0.130"
Diâmetro do suporte frontal cônico	3.5"
Diâmetro do suporte cônico	4.17"
Diâmetro do suporte frontal do copo	6.04"
Folga frontal do cone da gaiola	0.18"
Folga traseira do cone da gaiola	0.33"
Posição central efetiva	0"
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
carga radial dinâmica	79300 lbf
Carga radial estática	74200 lbf
Classificação radial dinâmica (90 milhões de rpm) (C90)	20600 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	24900 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
