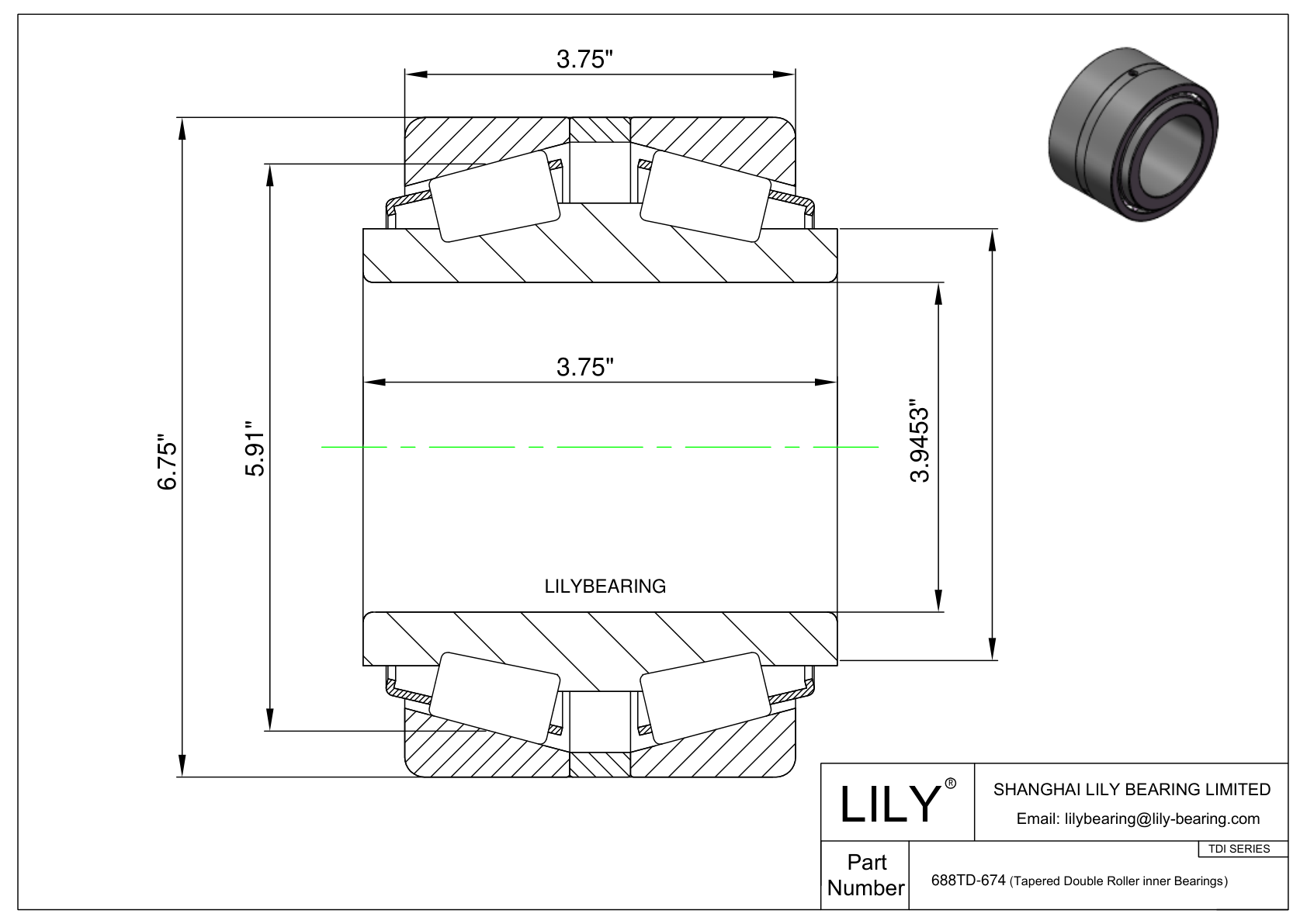

688TD-674 - Rolamentos de rolos cônicos de duas carreiras

modelo	688TD-674
tipo	Consequência
Número da peça do cone	688TD
número da peça do copo	674
Sistema de medição	imperial
Tipo de rolamento	Rolo
Tipo de rolamento de rolo	Rolo cônico
Direção de carga	Força radial e força axial
estrutura	fila dupla
Tipo de vedação	Tipo aberto
Tipo de anel externo	Tipo padrão
Series	675
o diâmetro interno de	3.9453"
Tolerância de diâmetro interno	+0.025" to 0
diâmetro externo	6.75"
Tolerância de diâmetro externo	+0.025" to 0
Largura do cone duplo	3.75"
Tolerância de largura de cone duplo	+0.076" to -0.254"
Largura do copo	1.1875"
Tolerância de largura do corpo do copo	+0.051" to -0.254"
Largura do copo do vão do rolamento	3.75"
Tolerância da largura do copo do vão do rolamento	+0.203" to 0
Cone de volta ao raio de folga	0.03"
Copo de volta ao raio de limpeza	0.13"
Diâmetro do suporte do copo	5.91"
carga radial dinâmica	97800 lbf
material de virola	Aço cromado 52100
Material do rolo	Aço cromado 52100
Material da gaiola	Aço
Classificação radial dinâmica (90 milhões de rpm para duas fileiras)	14600 lbf
Classificação de empuxo dinâmico (90 milhões de rpm) (Ca90)	11700 lbf
Classificação radial dinâmica (90 milhões de rpm para duas fileiras)	25400 lbf
Lubrificante	Lubrificante adicionado
faixa de temperatura	-30° to 110 °C
ABECnota	ABEC-1
faixa de folga	Padrão (aplicável a C3/C4/C5)
Padrão RoHS	de acordo com
Padrão REACH	de acordo com
peso	18 lb
